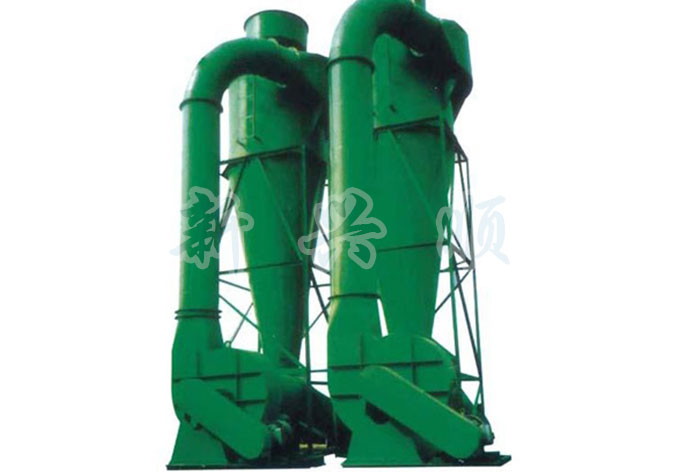

XLP旋风除尘器
价格：面议
供货周期：现货，按照合同发货
全国服务热线：0532-82526625
XLP-A型旋风除尘器是带有旁路通道的废气处理设备，主要用于清理工业生产废气中含有非纤维性及黏结性的灰尘，能地分离烟草灰、滑石粉、石英粉、石灰粉、矿渣水泥、水泥生料等，具有设计合理，结构简单，操作便捷，运行稳定，耗能低，、阻力低，保养、维护简单等特点。
XLP-B型旋风除尘器的工作原理：
含尘气体从进风口处切身进入除尘器后，气体在获得旋转运动的同时，被分成上、下两种气流并呈现双旋涡运动，粉尘在排气口底部即双旋涡的分界处产生强烈的分离作用。较细较轻的尘粒由上部旋涡气流带往上部，在顶盖下面形成强烈的旋转的灰环，产生尘粒的聚集，并被特设的旁路分离室上部洞口引出，经旁路分离室下部螺旋槽，从除尘器外壁回风口切身引入除尘器筒体下部与内部气流汇合，粉尘被分离而落入灰斗中。另一部分较粗重的粉尘颗粒则在下旋涡气流带动下，沿除尘器下段经由上旋涡气流的类似过程，将粉尘分离并进入灰斗。
适用范围
适用于喷砂工业、矿山工业、冶金工业、粮食工业、煤炭工业、建材工业、电力工业、铸造工业等行业的气体净化。
构造
主要由外筒体、进风口、出风口、灰斗、支座、内筒等部分组成。是一种在旋风筒体外侧带有一旁路通道的旋风除尘器。
| 规格 | 型号 |
配用锅炉 t/h |
进口风速 m/s |
处理风量 m3/h |
设备阻力 Pa |
效率 ％ |
外形尺寸 (长×宽×高) mm |
重量 kg |
|
| XLP/A-3.0 |
X Y |
0.3 | 12-17 | 750-1060 |
700-1400 600-1260 |
80-99 |
406×390×1432 406×390×1380 |
51.6 41.1 |
|
| XLP/A-4.2 |
X Y |
0.6 | 12-17 | 1460-2060 |
700-1400 600-1260 |
80-99 |
556×546×2100 536×546×1880 |
94 76 |
|
| XLP/A-5.4 |
X Y |
1.0 | 12-17 | 2280-3230 |
700-1400 600-1260 |
80-99 |
711×700×2608 711×700×2350 |
150 121 |
|
| XLP/A-7.0 |
X Y |
1.7 | 12-17 | 4020-5700 |
700-1400 600-1260 |
80-99 |
911×910×3303 911×910×3040 |
252 203 |
|
| XLP/A-8.2 |
X Y |
2.4 | 12-17 | 5500-7790 |
700-1400 600-1260 |
80-99 |
1071×1065×3910 1071×1065×3540 |
346 278 |
|
| XLP/A-9.4 |
X Y |
3.2 | 12-17 | 7520-10650 |
700-1400 600-1260 |
80-99 |
1226×1223×4463 1226×1223×4055 |
456 366 |
|
| XLP/A-10.6 |
X Y |
4.1 | 12-17 | 9520-13500 |
700-1400 600-1260 |
80-99 |
1376×1378×4990 1376×1378×4990 |
600 460 |
|
| XLP/B-3.0 |
X Y |
0.3 | 12-20 | 700-1160 |
700-1400 600-1260 |
80-99 |
439×381×1412 439×381×1360 |
46 36 |
|
| XLP/B-4.2 |
X Y |
0.6 | 12-20 | 1350-2250 |
700-1400 600-1260 |
80-99 |
603×534×2095 603×534×1875 |
84 66 |
|
| XLP/B-5.4 |
X Y |
1.1 | 12-20 | 2200-3700 |
700-1400 600-1260 |
80-99 |
772×685×2653 772×685×2395 |
135 106 |
|
| XLP/B-7.0 |
X Y |
1.8 | 12-20 | 3800-6350 |
700-1400 600-1260 |
80-99 |
994×889×3342 994×889×3080 |
222 174 |
|
| XLP/B-8.2 |
X Y |
2.5 | 12-20 | 5200-8650 |
700-1400 600-1260 |
80-99 |
1167×1040×3970 1167×1040×3600 |
309 242 |
|
| XLP/B-9.4 |
X Y |
3.3 | 12-20 | 6800-11300 |
700-1400 600-1260 |
80-99 |
1332×1194×4518 1332×1194×4110 |
397 322 |
|
| XLP/B-10.6 |
X Y |
4.2 | 12-20 | 8550-14300 |
700-1400 600-1260 |
80-99 |
1495×1345×4695 1495×1345×4620 |
498 394 |
